Чем отличаются типы твердотельных накопителей SSD в форм-факторе M.2: SATA против PCIe

M.2 – это форм-фактор, ранее известный как форм-фактор следующего поколения (Next Generation Form Factor, NGFF) — это спецификация компактных компьютерных плат расширения и их разъёмов. Карты расширения M.2 могут выполнять различные функции, например: Wi-Fi, Bluetooth, спутниковая навигация, считывающие устройства, носители информации и т.д.

В контексте этой статьи M.2 - это форм-фактор (тип разъёма и физическое исполнение платы) твердотельных накопителей SSD, внешне похожий на пластину жевательной резинки. Чтобы использовать твердотельные накопители SSD в формфакторе M.2, системная плата компьютера должна иметь соответствующий разъем M.2.

Твердотельные накопители в форм-факторе M.2 могут работать через разные интерфейсы:

• SATA;
• PCIe.

Для пользователя основное различие между интерфейсами заключается в производительности и стоимости.

По краю платы форм-фактора M.2 установлен ножевой разъём с 75 контактами. Для идентификации платы, вместо части контактов этого разъёма делают ключевые вырезы. Эти вырезы называются ключами (key). Вообще, существует три варианта ключей: B-key, M-key и B+M-key. При этом слот M.2 на материнской плате имеет соответствующие заглушки, позволяющие исключить установку несовместимых плат в слот.

B-key - вырез расположен ближе к верхнему краю контактной группы (если держать плату компонентами к себе и контактами вправо, как на картинке). Такой интерфейс поддерживает SATA и PCIe до двух линий (PCIe x2).

M-key - вырез расположен ближе к нижнему краю. На практике современные M-key слоты почти всегда ориентированы на PCIe/NVMe.

B+M-key имеет два выреза и может быть физически установлен как в B-slot, так и в M-slot. Это исключительно механическая универсализация. Чаще всего такой накопитель работает по SATA или PCIe x2, как обычный B-key. NVMe-накопители x4 практически всегда имеют только M-key, без второго выреза, поскольку им требуется полный набор линий.

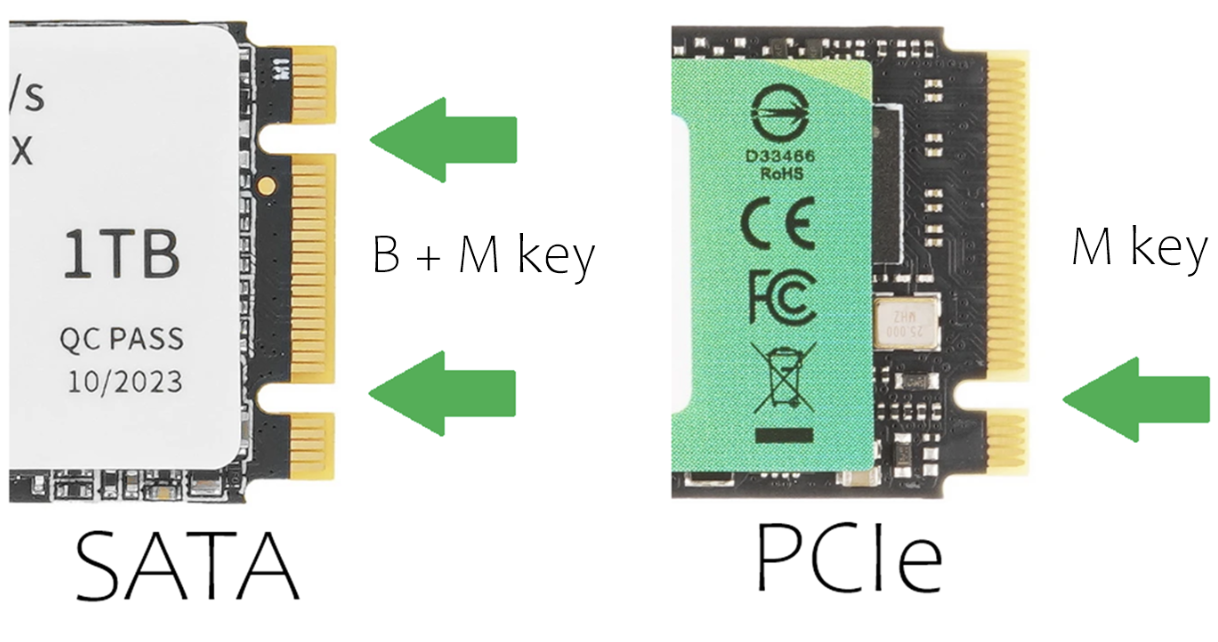

Это позволяет отличать платы SATA и PCIe по внешнему виду: у SATA две выемки (B+M key) на плате, у PCIe – одна (M key).

SATA (Serial ATA, или Serial Advanced Technology Attachment) — это интерфейс передачи данных между накопителем (жёстким диском или SSD) и материнской платой компьютера.

SATA появился в 2003 году как более совершенная замена параллельному интерфейсу ATA (PATA) и стал стандартом для подключения жёстких дисков (HDD) и твердотельных накопителей (SSD) в настольных ПК и ноутбуках.

• Первое поколение (SATA 1.0) выпущено в 2003 году со скоростью 150 Мбайт/с.
• Второе поколение (SATA 2.0) появилось в 2004 году, удвоив скорость до 300 Мбайт/с.
• Третье поколение (SATA 3.0) выпущено в 2009 году со скоростью 600 Мбайт/с.

В настоящее время SSD-накопители на основе SATA относятся к самому медленному классу твердотельных накопителей. В них используется тот же интерфейс, что и в жестких дисках. Тем не менее, SSD-накопители на основе SATA имеют в 3–4 раза большую пропускную способность по сравнению с жесткими дисками. Ограничение скорости SATA 3.0 около 600 Мбайт/с является ограничением самого интерфейса, а не носителей памяти. Поэтому этот интерфейс считается устаревшим и примерно с 2022 года постепенно снимается с производства. Идеальная замена 2.5" SATA SSD или HDD для старых систем, офисных ПК, домашних медиацентров, хранилищ данных, где важна ёмкость, а не скорость.

Минусы SATA: относительно низкая производительность в сравнении с более современным интерфейсом PCIe. При этом SSD M.2 SATA значительно дешевле.

PCIe (Peripheral Component Interconnect Express) — это высокоскоростная шина (интерфейс), используемая для соединения компонентов компьютера с материнской платой.

Часто на сайтах магазинов, предлагающих SSD в форм-факторе M.2 можно увидеть обозначение M.2 NVMe вместо M.2 PCIe. Это одно и то же.

NVMe (Non Volatile Memory или энергонезависимая память) - это высокоскоростной протокол передачи данных для SSD через шину PCI-Express (отсюда буква «e» в аббревиатуре «NVMe»).

NVMe появился в 2011 году как новый протокол доступа к твердотельным накопителям через шину PCI Express. Основная цель NVMe — заменить устаревший протокол AHCI, который был разработан для жёстких дисков, и полностью раскрыть потенциал скорости SSD, снижая задержки и нагрузку на процессор.

С тех пор было несколько поколений PCIe:

• PCIe Gen 3 x4: До ~3500 МБ/с. Основной массовый рынок, отличное соотношение цены и скорости.
• PCIe Gen 4 x4: До ~7000 МБ/с. Требует поддержки от ЦП и материнской платы. Актуально для игр (прямая работа с текстурами) и профессиональных задач.
• PCIe Gen 5 x4: До ~14000-16000 МБ/с. Топовые решения, сильно греются, требуют активного охлаждения, очень дороги. Пока что избыточны для большинства пользователей.

При этом поколения PCIe совместимы сверху вниз (Gen4 накопитель заработает в слоте Gen3, но на скорости Gen3). Обратной совместимости между PCIe и SATA нет.

Также в спецификациях носителей NVMe могут указываться числа, вроде 2230, 2242, 2260, 2280 и 22110. Это условное обозначение размера платы, для которой предназначен разъем:

Самый распространенный размер в настоящее время - 2280.

Основное преимущество этого интерефейса – это максимальная скорость, которая для PCIe Gen 5.0 x4 составляет 16000 Мбайт/с. Это в десятки раз выше, чем у SATA 3.0.

Минусы NVMe являются продолжением его достоинств:

• более высокая стоимость по сравнению с накопителями SATA и жесткими дисками;
• более сильный нагрев и энергопотребление в сравнении с SATA – актуально для носимых устройств;
• преимущества трудно заметить в повседневных малонагруженных задачах.

Устройства SSD M.2 могут поддерживать как какой-то один интерфейс - SATA или PCIe, так и оба сразу.

Поэтому при выборе носителя первое, что необходимо сделать - проверить совместимость материнской платы. Это можно сделать, например, на сайте производителя материнской платы или ноутбука:

• Какие ключи (Key) у разъёма M.2?
• Какие интерфейсы поддерживаются (только SATA, только PCIe, или оба)?
• Какое поколение PCIe поддерживается (Gen3, Gen4)?

При выборе твердотельного накопителя следует учитывать задачи, которые выполняется на компьютере. Для стандартного домашнего ПК, не задействованного в ресурсоёмких операциях, достаточно SSD с интерфейсом SATA или PCIe Gen3, обеспечивающих стабильную и быструю работу системы.

Для максимально эффективного использования возможностей твердотельных накопителей рекомендуется выбирать Gen3/Gen4. Такие устройства демонстрируют более высокую скорость передачи данных, сниженную нагрузку на процессор и обеспечивают быстрый доступ к информации.

NVMe SSD особенно актуальны для:

• серверов;
• рабочих станций для обработки графики и видео;
• игровых ПК.

В ближайшие годы рынок твердотельных накопителей будет определяться не столько ростом номинальных скоростей, сколько сменой технологических приоритетов. Интерфейс SATA постепенно уходит из массового сегмента: его предел в ~550 МБ/с не соответствует возможностям современной NAND-памяти, а удешевление NVMe-контроллеров сделало PCIe-накопители сопоставимыми по цене даже в бюджетном классе. Уже сегодня многие ноутбуки и компактные настольные системы выпускаются без SATA-отсеков, а роль этого интерфейса всё больше сводится к модернизации старых платформ и недорогим архивным хранилищам. Фактическим стандартом «по умолчанию» будет становиться NVMe через PCIe, даже там, где раньше безальтернативно использовался SATA.

На этом фоне PCIe Gen4 будет закрепляться как массовый стандарт, предлагая сбалансированное сочетание пропускной способности, энергопотребления и стоимости. Скорости порядка 7 ГБ/с обеспечивают значительный запас производительности для профессиональных задач и многолетнюю актуальность платформы.

PCIe Gen5, в свою очередь, выведет скорость работы накопителей на уровень свыше 10 ГБ/с и откроет новые возможности для рабочих станций и высоконагруженных систем, но одновременно перенесет фокус с пропускной способности на проблемы энергопотребления и теплового режима.

Рост производительности неизбежно приводит к переоценке роли охлаждения носителей SSD. Если SATA-накопители практически не требовали теплоотвода, то современные NVMe-модели, особенно Gen4 и Gen5, способны выделять до десятков ватт тепла и входить в термальный троттлинг при недостаточном охлаждении. В ответ высокопроизводительные SSD всё чаще комплектуются массивными теплоотводами и даже активными кулерами. Охлаждение накопителя превращается из второстепенной детали в важный элемент общей тепловой архитектуры ПК, без которого заявленные скорости просто недостижимы в реальных условиях эксплуатации.

При выборе M.2-накопителя пользователи чаще всего ошибаются не в технических деталях, а в базовой логике различий между форм-фактором, интерфейсом и протоколом. Именно здесь рождаются устойчивые мифы и дорогостоящие ошибки.

Ошибка №1: Любой M.2 SSD быстрее любого SATA SSD

Он возникает из-за визуального восприятия: маленькая плата без кабелей кажется более «продвинутой», чем 2.5" диск. На практике это неверно. Если накопитель выполнен как M.2 SATA, он использует тот же интерфейс SATA 6 Gb/s, что и обычный 2.5" SSD, различие только в способе подключения. Ускорение начинается только тогда, когда накопитель работает по PCIe и использует протокол NVMe.

Ошибка №2: NVMe – это не форм-фактор

NVMe - это протокол взаимодействия с накопителем, оптимизированный для работы поверх PCI Express. NVMe чаще всего реализуется в форм-факторе M.2, но встречается и в других исполнениях (например, PCIe-карты расширения или U.2). Поэтому корректно говорить: «M.2 NVMe SSD», а не просто «NVMe как тип корпуса».

Ошибка № 3: Несоответствие поколений PCIe

Если вставить накопитель PCIe Gen4 в материнскую плату, поддерживающую только Gen3, то он будет работать, потому что стандарт обратно совместим. Однако он будет работать на скорости Gen3 и никакого смысла в этой переплате нет. Ещё более критичная ошибка — приобретение NVMe-накопителя для системы, где M.2-слот реализует только SATA-линии. В таком случае устройство либо не заработает вовсе.

Ошибка № 4: Игнорирование теплового режима NVMe-накопителей

Высокопроизводительные модели PCIe Gen3/Gen4 при длительной нагрузке могут потреблять 5–8 Вт и более. Если такой накопитель установлен без радиатора, вплотную к видеокарте, он попадает в зону повышенной температуры. При достижении критического порога контроллер снижает частоту - происходит термальный троттлинг. В результате скорость может падать в разы по сравнению с паспортной.

Таким образом, SATA и NVMe представляют собой различные стандарты подключения накопителей к материнской плате, изготовленных в форм-факторе M.2.

SATA остаётся стандартом для массовых и домашних ПК, где важна совместимость и достаточная скорость. При этом NVMe выигрывает у SATA по ряду параметров: высокая скорость чтения и записи и оптимизация работы с процессором.

Для пользователей с умеренными требованиями к производительности ПК достаточным выбором является SATA SSD. Однако при работе с крупными файлами, интенсивной обработке данных, например, при видеомонтаже или работе с графикой, в компьютерных играх рекомендуется использовать накопители с интерфейсом NVMe.

NVMe стали стандартом для использования в серверных системах, обеспечивая высокую производительность при компактных размерах.

При этом уже сейчас ясно видно направление дальнейшего развития: SATA постепенно уходит в прошлое, уступая место NVMe-решениям, PCIe Gen4 становится массовым стандартом, а Gen5 открывает новый уровень производительности, одновременно предъявляя более жёсткие требования к энергопотреблению и охлаждению. Вместе с ростом скоростей возрастает роль соблюдения теплового режима: дополнительные радиаторы и грамотная компоновка системы становятся необходимыми условиями стабильной работы.
